Оборудование

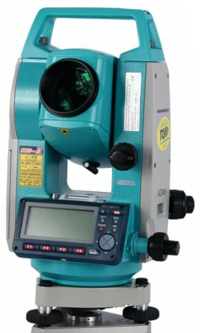

Тахеометр SET 530RK3 (основной)

Точность измерения углов (СКО измерения угла одним приемом), "

5 (отсчеты берутся по диаметрально противоположным сторонам вертикального и горизонтального кодовых дисков)

Увеличение, крат

30

Компенсатор / диапазон,

двухосевой, ± 3

Дальность измерения расстояний без отражателя, м

> 350 (мин. 0,3 м)

Дальность измерения расстояний на одну призму, м

5000

Точность измерения расстояний без отражателя, мм

± (3 + 2 х 10-6 х D)

Точность измерения расстояний на призму, мм

± (2 + 2 х 10-6 х D)

Время измерения расстояний, сек

0,9

Клавиатура / дисплей

27 клавиш на каждойстороне / двухсторонний (SET630RK односторонний), графическая точечная ЖК матрица 192 х 80 точек, антибликовое стекло

Защита от внешних факторов (пыли, воды)

IP66

Внутренняя память примерно

10 000 точек

Карта памяти

Compact Flash, примерно 2 млн. точек (для 256 Мб)

Подсветка

дисплей + сетка нитей + клавиатура

Рабочая температура, °С

-20° - +50°

Время работы от одного аккумулятора, часов

7

Время заряда одного аккумулятора, часов

менее 2

Вес, кг

5,4

Гарантийный срок

3 года

Тахеометр SET 630R (запасной)

Точность измерения углов

6"

Увеличение, крат

30

Компенсатор / диапазон работы компенсатора

двухосевой, ±3'

Минимальное расстояние фокусирования, м

1,3

Минимальное измеряемое расстояние, м

1,3

Дальность измерения расстояний на одну призму, м

5000

Дальность измерения расстояний на три призмы, м

6000

Дальность измерения расстояний без отражателя, м

150

Точность измерения расстояний на призму, мм

±(2 + 2 х 10-6 х D)

Точность измерения расстояний без отражателя, мм

±(3 + 2 х 10-6 х D)

Время измерения расстояний, сек

1,3

Клавиатура

с одной стороны, 15 клавиш

Дисплей

ЖК, 192 х 80 точек

Количество строк / символов в строке

6 строк по 20 символов

Защита от пыли и воды

IP66

Внутренняя память

примерно 10000 точек

Рабочая температура, °С

от -20 до +50

Время работы от одного аккумулятора, часов

6

Время заряда одного аккумулятора, часов

2

Вес, кг

5,4

Приёмник Triumph-1 GNSS RTK, Radio и GSM

Число каналов

216

Одновременно отслеживаемые сигналы спутников

- GPS: L1, L2, L5 несущая, C/A, L2 P-код, L2 P-код, L2C;- ГЛОНАСС: L1, L2 несущая, L1 C/A, L2 C/A, L2 P-код, L2 P-код;- Galileo: E1/E5A;
- SBAS

Точность измерений при статической и быстростатической съемке

в плане: ±3 мм + 0.5 мм/км СКОпо высоте: ±5 мм + 0.5 мм/км СКО

Точность измерений при кинематической съемке с постобработкой

в плане: ±10 мм + 1 мм/км СКОпо высоте: ±15 мм + 1.5 мм/км СКО

Точность измерений в режиме реального времени (RTK)

в плане: ±10 мм + 1 мм/км СКОпо высоте: ±15 мм + 1.5 мм/км СКО

Точность измерений DGPS

±0,25м в постобработке±0,5м в реальном времени

Встроенные модемы

- приемо-передающий УКВ радиомодем (406-470МГц, 1Вт);
- GSM/GPRS модем

Вес

1.7 кг

Температура эксплуатации

от - 40°С до +55°С

Питание

Две встроенная Li-Ion батареи (7.4V, 4.4Ah)

Время работы

До 15 часов

Защита о пыли и влаги

IP67

Разъемы

- для внешней GNSS антенны (опционально);
- для модемной антенны;
- для внешнего источника питания;
- 1PPS вывод (опционально);
- Маркер событий ввод (опционально)

Коммуникационные порты

- 2 последовательных RS-232;
- высокоскоростной USB 2.0;
- Full-duplex 10BASE-T/100BASE-TX Ethernet;
- Wi-Fi;
- Bluetooth

Память

Внутренняя 256Мб (опционально до 2048Мб)

Гарантийный срок

1 года

Производство

США

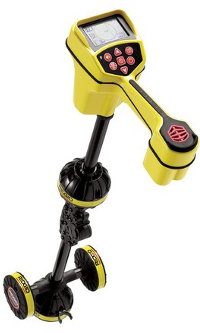

Трассоискатель SeekTech SR-20

Назначение:

  • В активном режиме для обнаружения коммуникаций с помощью линейного передатчика
  • В пассивном режиме для обнаружения электрических кабелей и коммуникаций с магнитным полем
  • Для поиска видеокамеры Seesnake(если она оборудована передатчиком): всех систем с инспекционными камерами SeeSnake (512Гц), а также осуществляет поиск передатчиков 33кГц, 640Гц
  • Для поиска зонда, прикрепленного к кабелю или промывочному шлангу плавающего передатчика
  • Источник электропитания: 4 батареи "С"-типа
  • Стандартные частоты:
  • Зонд: 16Гц, 512 Гц, 640Гц, 16кГц, 33кГц
  • Активное обнаружение коммуникаций: 128Гц, 1кГц, 8кГц, 33кГц
  • Пассивное обнаружение коммуникаций:
  • Линия электропередачи: 50Гц
  • Радио: 4-15кГц и 15-36кГц
  • Пользователь может запрограммировать любую частоту до 35кГц
  • Возможна работа одновременно с несколькими генераторами сигналов

Генератор SeekTech ST-33Q

Мощный генератор сигналов, с максимальной мощность 10 Вт. При прямом подключении пользователь может запрограммировать любую требуемую частоту (макс. 93 кГц). Частоты индукционного режима: 8 и 33 кГц. Очень мощные индукционные катушки. ЖК-дисплей.

Режимы работы передатчика:
Прямое соединение – Провода генератора соединяют непосредственно с целевым проводником и с подходящим заземлением.
Индукционный режим – Генератор располагают над коммуникацией (вдоль её). Его внутренняя антенна формирует электромагнитное поле, которое наводит ток в целевом проводнике.
Индукционный зажим – Индукционные клещи зажима, охватывают целевой проводник; непосредственный контакт металл-металл отсутствует.

Применение:
Прямое подключение генератора: один провод - заземление, второй подключается непосредственно к нужной трубе.
Наведение сигнала в вертикальной магистрали, прибор устанавливается вдоль нужной магистрали согласно маркировке на корпусе прибора (подробнее см. в инструкции).
Индукционные клещи применяются, когда нелься напрямую подключиться к проводника, например когда нужная труба или нужный кабель находится в изоляции.

Оптический нивелир Н05

Высокоточный оптический нивелир предназначен для нивелирования I и II классов в государственных сетях, на геодинамических полигонах, при инженерно-геодезических работах. Для работы с нивелиром используются инварные рейки, имеющие полусантиметровые деления.

Увеличение зрительной трубы

42,3 ± 2,1 x

Угол поля зрения

50 ± 3'

Диаметр светового отверстия объектива зрительной трубы

50 мм

Наименьшее расстояние визирования:
- без насадки на объектив
- с насадкой


2,2 м
1,1 м

Постоянная слагаемая дальномера

40 мм

Ассиметрия дальномерных штрихов сетки нитей зрительной трубы не более

0,2%

Погрешность превышений, вызываемых работой фокусирующего устройства, при визировании на 50 м не более

0,3 мм

Цена деления уровней на 2 мм:
- при трубе
- установочного


10 ± 1"
5 ± 1'

СКО изм. превышения на 1 км двойного хода не более

0,4 мм


обратное

Размер

400х160х220 мм

Масса в укладочном ящике

11 кг

Нивелир c320

Увеличение зрительной трубы

24x


Прямое

Cреднеквадратическая ошибка (СКО)

±2.0 мм на 1 км прямого/обратного хода

Компенсатор

Автоматический, магнитный демпфер,
диапазон работы ±15´

Вес

1.6 кг

Минимальное расстояние визирования

0.5 м

Влагозащита

IPX4
